電子產品抗振、抗沖擊性能需要測試那些項目？

正弦振動試驗的目的是在試驗室內模擬產品在運輸、儲存、使用過程中所可能經受到的正弦振動及其影響。正弦振動主要是由于飛機、車輛、船舶、空中飛行器和地面機械的旋轉、脈動、振蕩等諸力所引起的。

正弦振動試驗屬于“規定一種機械運動” 的力學環境試驗方法，而這種機械運動是以正弦曲線為基本運動軌跡的。所以在正弦振動試驗中，若知道過去的運動狀態，就可以確定未來任何時刻運動的各要素。從正弦振動試驗的時間歷程可見，用頻率、幅值兩個參數可以完整描述正弦振動試驗的基本運動。正弦振動試驗基本運動時間歷程如圖1所示。正弦振動試驗的能量存在于某一頻率上，而不是幅值對頻率的連續譜，如圖2所示。所以正弦振動試驗的試驗條件(嚴酷等級)由頻率、振幅、試驗持續時間三個參數共同確定。

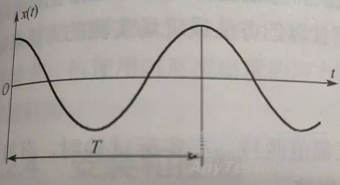

圖1（左）正弦振動試驗基本運動的時間歷程

圖2（右）正弦振動能量譜圖

隨著試驗技術的發展，隨機振動的應用領域已越來越寬廣，特別在航空產品的振動試驗方面更是如此，但由于種種原因，正弦振動試驗在除航空產品的其他領域仍在廣泛地使用，其中包括對航天產品的試驗。另外，正弦振動在查找樣品的危險頻率方面更是必不可少的。

振動對產品影響

實際上，產品所遇到的振動在大多數情況下是隨機振動，對這些隨機振動，應用隨機振動試驗方法進行試驗更切合實際。但由于試驗技術是先由正弦后發展到隨機等歷史原因，至今還有許多標準一直沿用正弦振動試驗。重要的是：正弦振動還是用來研究產品的動態特性，以及確定電子設備環境適應性平臺量值的有效方法之一。所以正弦振動試驗在力學環境試驗中仍是一個最重要的振動試驗項目，也是一個很經典的試驗方法。

產品在運輸和實際使用中所遇到的振動，絕大多數是隨機振動。例如，宇航員和導彈在發射和助推階段的振動；車輛在不平坦的道路上行駛時產生的振動；多變的海浪使船舶產生的振動等，都屬于隨機振動。因此，用隨機振動試驗才能更真實反映產品的抗震性能。

在隨機振動試驗中，由于振動的質點處于不規則的運動狀態，永遠不會精確地重復，對其進行一系列的測量，各次記錄都不一樣，所以沒有任何固定的周期。在任何確定的時刻，其振幅、頻率、相位都不能預先知道，因此就不可能用簡單的周期函數和函數的組合來描述。圖3所示為典型的寬帶隨機振動時間歷程。

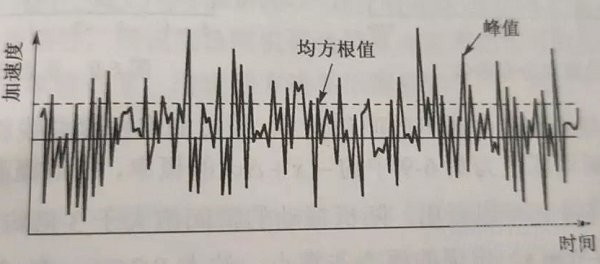

圖3 典型的寬帶隨機振動時間歷程

隨機振動試驗

產品在使用和運輸過程中所經受到的沖擊主要是由于車輛的緊急制動和撞擊、飛機的空投和墜撞（緊急迫降）、炮火的發射、化學能和核能的爆炸、導彈和高性能武器的點火分離和再入等所產生的。沖擊是一種很復雜的物理過程， 與隨機振動一樣，它具有連續的頻譜， 但又是一個瞬變過程，不具備穩態隨機的條件。產品受沖擊后，其機械系統的運動狀態要發生突變并將產生瞬態沖擊響應。圖4所示是現場實測到的沖擊脈沖波形，圖5所示為一現場實測到的中等延續沖擊加速度響應時間歷程。

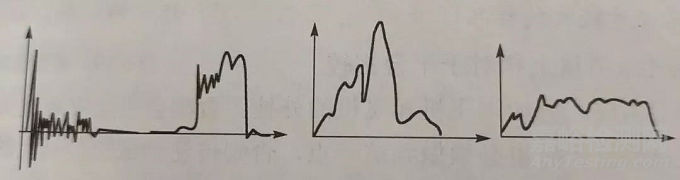

圖4 現場實測到的沖擊脈沖波形

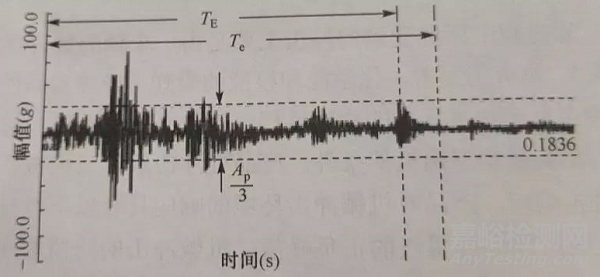

圖5 中等延續沖擊加速度響應時間歷程

產品對機械沖擊環境的響應具有以下特征:高頻振蕩、短持續時間、明顯的初始上升時間和高量級的正負峰值。機械沖擊的峰值響應一般可用一個隨時間遞減的指數函數包絡。對于具有復雜多模態特性的裝備，其沖擊響應包括以下兩種頻率響應分量：施加在裝備上的外部激勵環境的強迫頻率響應分量和在激勵施加期間或之后裝備的固有頻率響應分量。

從物理概念上講，產品受沖擊（瞬態激勵）后所產生的沖擊響應的大小代表了產品實際所受到的沖擊強度。若產品的瞬時響應幅值超過產品本身的結構強度，則將導致產品破損?？梢姰a(chǎn)品受沖擊所產生的損壞，不同于累積損傷效應所造成的破壞，而屬于相對于產品結構強度的極限應力的峰值破壞。

沖擊試驗失效模式

沖擊會對整個產品的結構和功能完好性產生有害影響。其程度一般隨沖擊的量級和持續時間的增減而改變。當沖擊持續時間與產品固有頻率一致或者輸入沖擊環境波形的主要頻率分量與產品的固有頻率一致時，會進一步增大對產品結構和功能完好性的不利影響。這種機械沖擊一般限制在：頻率范圍不超過10 000 Hz，持續時間不長于1.0 s。 在大多數情況下，產品的主要響應頻率不超過2 000 Hz，響應的持續時間小于0.1 s。

上述這些沖擊有的直接作用在產品（包含減振器）上，有的通過船體本身結構的傳遞作用在產品上。通常，安裝在甲板、舷側板和上層建筑上的產品（包含減振器）易受到炮彈、炸彈、導彈等空中爆炸的沖擊，以及火炮發射的氣浪沖擊。安裝在船體內的產品易遭受到水中爆炸的沖擊。這些沖擊往往使產品的結構和性能受到很大的影響，甚至被破壞。

隨著艦裝各種電子電工產品越來越多， 越來越復雜，而且將越來越依賴它們的作用，因而對他們的使用可靠性要求越來越高。為了保證艦船電工產品的可靠使用，為了保證在海上航行時的生命財產的安全，特別對參加戰斗的艦船，為了保證不貽誤戰機，必須在試驗室內重現上述沖擊的影響，預先對產品（包含減振器）進行考核。

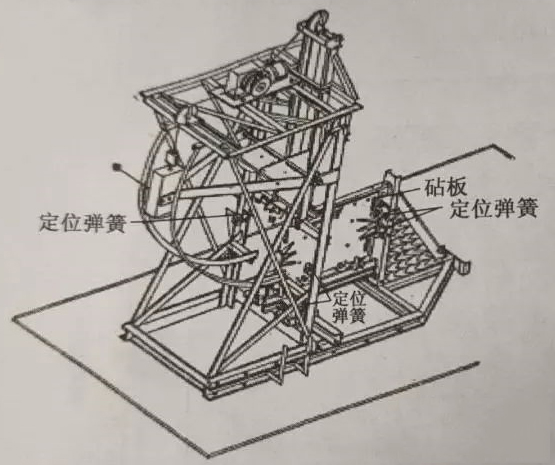

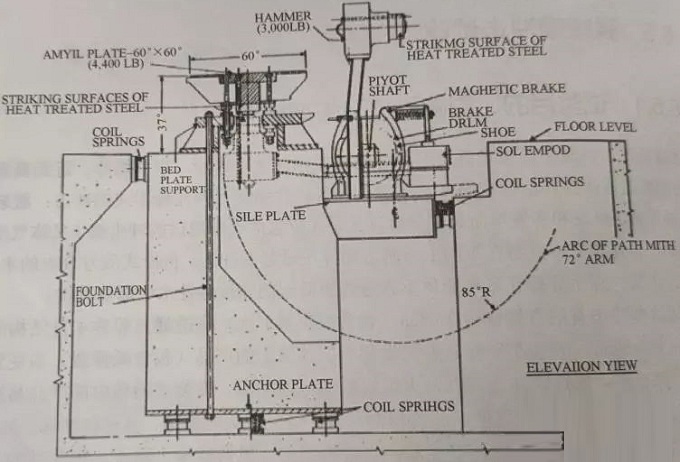

圖6 輕量級強碰撞 （顛振）沖擊機示意圖；

圖7 中量級強碰撞 （顛振）沖擊機示意

水下爆炸、撞擊、近距高脫靶炮火、空中爆炸及戰場所遇爆炸的沖擊是十分復雜的，呈現瞬態振動的形式，其沖擊持續時間遠比一般沖擊要長得多，而且也很難用數學形式來描述它（由一種具有數學形式的沖擊來模擬它或模擬它對產品的影響）。

艦船產品一般都具有重量大、體積大的特點。若用規定脈沖波形的沖擊機進行試驗，一方面模擬不出爆炸所產生的那種大加速度長持續時間過程的復雜沖擊；另一方面，規定脈沖波形的方法與強碰撞沖擊臺相比易受負載（樣品）本身特性的影響。強碰撞沖擊臺就是針對受到劇烈的，但又不是毀滅性的爆炸所產生的沖擊影響而設計的，如圖6和圖7所示。近年來，由于國內強碰撞沖擊機少，無法定量測量和給出實際施加的應力曲線，目前用50 g、30 ms的半正弦沖擊來代替。

碰撞（艦船稱顛振）和沖擊一樣，是一個非常復雜的物理過程，并且是隨機的，能在不同的時間周期上出現。從力學觀點來分析，它們都屬于同一類問題，都是由于外界激勵使系統的運動發生突變、非穩態的變化。然而由于它們對產品所造成的物理失效不完全相同，為了在試驗室內模擬方便起見，在民用（商用）產品的環境試驗體系中才將其分成沖擊試驗和碰撞（顛振）試驗。

通常將峰值加速度較大，脈沖持續時間較短，很少重復出現，相對于產品結構強度來說屬極限應力的定義為沖擊。將峰值加速度不大，脈沖持續時間較長，不斷重復出現，相對于產品結構強度來說是重復應力的定義為碰撞（顛振）?？梢娕鲎玻嵳瘢┰囼?yàn)驗主要是為了確定產品經受重復碰撞（顛振）后所引起的累積損傷。目前碰撞 （顛振）試驗在艦船產品的考核中用得最多。

碰撞（顛振）試驗

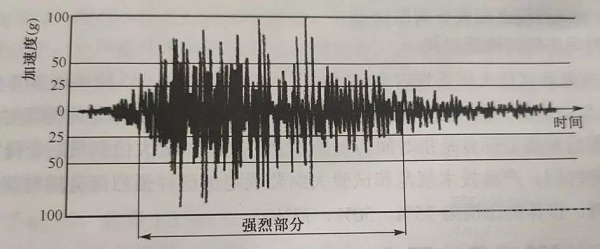

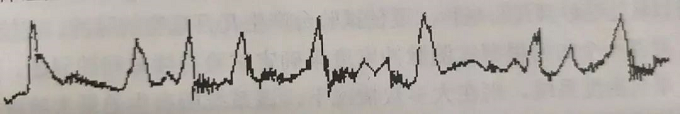

圖9 殲擊機上實測到的的振動時間歷程曲線

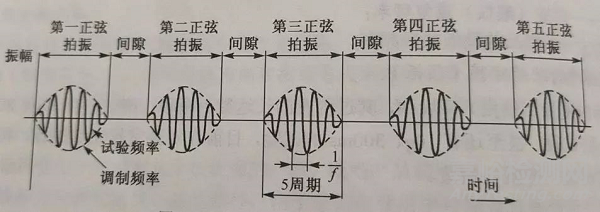

圖10 正弦拍頻振動時間歷程圖

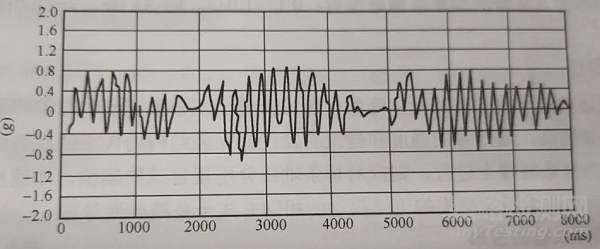

圖11 典型瞬態振動時間歷程波形

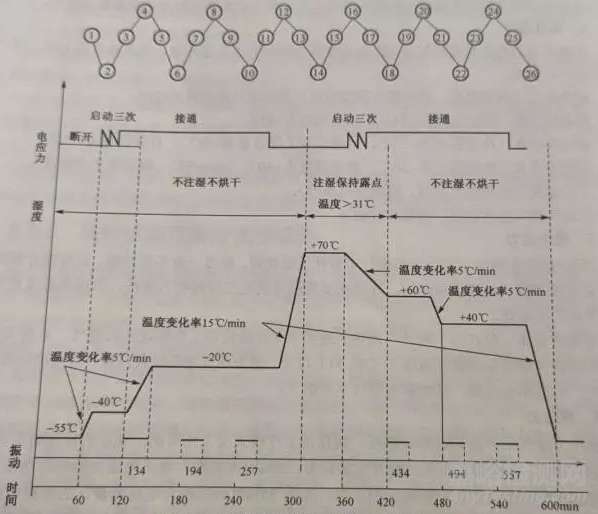

圖11 溫度/濕度/振動三綜合試驗剖面圖
